L’ingénierie des façades comporte des enjeux incroyablement élevés pour tout développement commercial. Vous équilibrez constamment l’intention esthétique (planéité impeccable et finition impeccable) avec les dures réalités structurelles. Ces réalités incluent des charges de vent importantes, des limitations de poids strictes et des critères de déflexion étroits. Spécifiez les matériaux incorrects et vous faites face à de graves conséquences. L’utilisation mal choisis de panneaux de façade en placage d’aluminium conduit souvent à une « formation d’huile », une déformation de surface très visible. De plus, des spécifications incorrectes entraînent des défaillances du sous-cadre et gonflent inutilement les budgets du projet. Nous avons conçu ce guide pour vous aider à prendre des décisions complexes. Nous fournissons un cadre fondé sur des preuves aux architectes, entrepreneurs et promoteurs. Vous apprendrez à sélectionner les bons paramètres de matériaux et les bonnes méthodes de fixation. En maîtrisant ces principes, vous garantissez une intégrité structurelle à long terme, un attrait esthétique homogène et une conformité réglementaire stricte pour vos projets à venir.
Les applications standard nécessitent généralement une épaisseur de panneau de placage en aluminium de 2,5 mm ou 3,0 mm, tandis que les zones au niveau du sol ou à fort impact exigent 3,0 mm à 4,0 mm.
L"épaisseur des panneaux doit être calculée en fonction de la taille des panneaux, des rapports de portée et des exigences locales en matière de charge de vent maximale, jamais de manière isolée.
Le choix du bon système de fixation du placage en aluminium détermine à la fois la vitesse d"installation et la capacité de la façade à s"adapter à la dilatation thermique.
Le placage en aluminium massif offre un classement au feu incombustible A1 inhérent, rationalisant ainsi la conformité par rapport aux alternatives composites.
Chaque choix de matériau de façade a un effet en cascade sur l’ensemble de votre projet. La sélection des matériaux dicte la vitesse d’installation, les calendriers d’entretien et les exigences en matière de charpente. Comprendre ces interdépendances vous aide à éviter des dépassements coûteux et des défaillances structurelles.
Les architectes imaginent des enveloppes de bâtiment parfaitement plates et monolithiques. La réalité offre souvent quelque chose de complètement différent. Une sous-spécification de l’épaisseur de votre revêtement en placage d’aluminium sur de grandes portées de panneaux entraîne inévitablement une déformation de la surface. Les professionnels de l'industrie appellent ce phénomène « mise en conserve d'huile ». Il se produit lorsque du métal mince se dilate de manière inégale sous l'effet d'une contrainte thermique ou fléchit excessivement sous la pression du vent. Lorsque la lumière naturelle du soleil frappe ces surfaces déformées, la distorsion visuelle ruine l’intention architecturale. La réparation des canettes d'huile après l'installation s'avère pratiquement impossible sans le remplacement complet du panneau.
Alors que les panneaux minces risquent un échec esthétique, les panneaux trop épais posent des problèmes distincts. Une épaisseur excessive augmente inutilement la charge morte sur votre structure principale. Les panneaux lourds nécessitent des systèmes de support robustes et hautement conçus. Cela augmente de façon exponentielle le coût du sous-châssis structurel, des supports et des ancrages. Trouver l’équilibre optimal entre rigidité et poids permet de réduire les budgets structurels tout en préservant les facteurs de sécurité.
Votre façade sert de principal bouclier contre les intempéries du bâtiment. Des mécanismes de fixation inférieurs compromettent ce bouclier. Des fixations mal conçues augmentent le risque d"infiltration d"eau derrière l"écran pare-pluie. Ils accélèrent également la corrosion galvanique en cas de contact avec des métaux incompatibles. Dans des conditions météorologiques dynamiques, des fixations compromises peuvent même conduire à un détachement catastrophique des panneaux. Les systèmes de haute qualité isolent les métaux différents et offrent une résistance aux intempéries à long terme.
Vous ne pouvez pas sélectionner les dimensions du matériau en faisant des suppositions. La mesure essentielle de votre stratégie de façade – l’ épaisseur des panneaux de placage en aluminium – doit correspondre aux exigences structurelles spécifiques. Nous utilisons un cadre fonctionnel pour établir des références sûres et conformes.

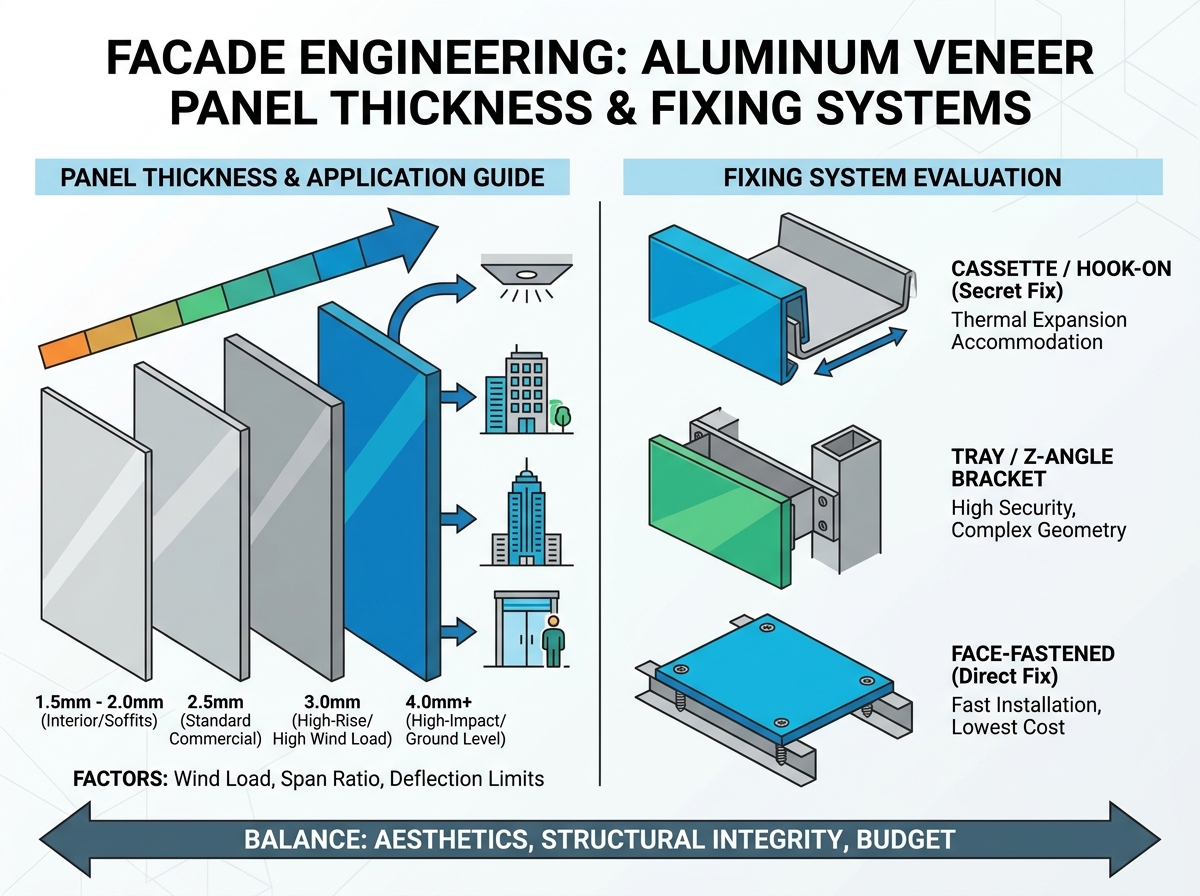

Différentes zones de construction subissent des contraintes environnementales très différentes. Ci-dessous, nous décrivons les paramètres d’épaisseur standard de l’industrie mappés aux zones d’application courantes.
Tableau 1 : Bases d"application standard pour les panneaux de façade
Épaisseur | Demande principale | Caractéristiques clés |
|---|---|---|
1,5 mm – 2,0 mm | Zones intérieures, soffites, façades basses | Nécessite un support de sous-châssis serré ; convient uniquement aux petites dimensions de panneaux. |
2,5 mm | Façades commerciales extérieures générales | La norme de l"industrie ; offre un excellent équilibre entre poids et rigidité. |
3,0 mm | Façades de grande hauteur, zones de forte charge de vent | Limite strictement la déflexion des panneaux grand format soumis à des contraintes sévères. |
4,0 mm+ | Zones de rez-de-chaussée, géométries personnalisées | Offre une résistance aux chocs anti-vandalisme ; permet un routage CNC profond. |
Vous devez calculer l’épaisseur en fonction de la taille du panneau et des charges de vent maximales locales. Les calculs d’ingénierie structurelle restent non négociables. À mesure que la distance entre les raidisseurs augmente, le panneau devient plus sensible à la flexion. De même, des portées globales plus larges exigent une plus grande rigidité inhérente. Vous devez augmenter l’épaisseur du panneau à mesure que les rapports de portée augmentent. S"appuyer sur des cartes généralisées sans données locales sur le vent aboutit souvent à des façades sous-conçues. Consultez toujours un ingénieur de façade pour calculer les limites de déflexion autorisées pour votre emplacement géographique spécifique.
Les conceptions architecturales nécessitent souvent des angles vifs et des courbes complexes. Les réalités de fabrication dictent la manière dont ces conceptions se traduisent en métal. Les panneaux plus épais (3,0 mm et plus) nécessitent un routage CNC robuste et des capacités de pliage spécialisées. Les rayons de courbure changent fondamentalement à mesure que l"épaisseur du matériau augmente. Un panneau de 4,0 mm ne peut pas obtenir le même coin plié comme un rasoir qu"un panneau de 2,0 mm sans rainure en V profonde. Ce processus de rainurage enlève de la matière au niveau du pli, ce qui peut affaiblir le bord du panneau s"il est mal exécuté. Discutez de ces contraintes géométriques avec votre fabricant dès le début de la phase de conception.
Le panneau lui-même ne constitue que la moitié de la solution d’enveloppe extérieure. La méthodologie de fixation détermine la performance de cette enveloppe sous contrainte. La sélection d'un approprié système de fixation de placage en aluminium a un impact direct sur la vitesse d'installation, l'accès pour la maintenance et la capacité de mouvement thermique.
Les systèmes à cassettes offrent un attrait esthétique haut de gamme. Les fabricants fabriquent ces panneaux avec des bords pliés avec précision et des fentes acheminées. Les installateurs accrochent ensuite ces fentes à un système de rails exclusif fixé à la structure du bâtiment.
Avantages : Ils offrent une esthétique incroyablement épurée car ils cachent toutes les attaches. Le mécanisme de rail flottant s'adapte parfaitement à la dilatation et à la contraction thermique. Les équipes de maintenance peuvent retirer des panneaux individuels sans démonter le mur d'enceinte.
Inconvénients : Ces systèmes entraînent des coûts de fabrication initiaux plus élevés. Ils nécessitent également une plus grande profondeur dans la cavité de la façade pour loger la quincaillerie des rails suspendus.
Les systèmes de plateaux utilisent des panneaux formés fixés via des angles continus ou des supports discrets. Les installateurs fixent ces supports directement aux meneaux et traverses principaux.
Avantages : Ils fournissent des pièces jointes hautement sécurisées. Cela les rend exceptionnellement adaptés aux façades géométriques complexes et aux environnements extrêmement soumis à de fortes charges de vent.
Inconvénients : Le mouvement thermique repose entièrement sur des trous surdimensionnés et des rivets coulissants. Si les installateurs serrent trop ces rivets, les panneaux ne peuvent pas bouger, ce qui entraîne un flambage. L'installation nécessite une grande précision et une exécution plus lente du site.
Les systèmes de fixation directe représentent la méthode de fixation la plus simple. Les installateurs fixent les panneaux plats ou légèrement pliés directement au sous-châssis à l"aide de rivets ou de vis structurelles de couleur assortie.
Avantages : La fixation faciale offre le coût initial le plus bas et la vitesse d'installation la plus rapide. Il nécessite une profondeur de cavité minimale, économisant ainsi une empreinte précieuse du bâtiment.
Inconvénients : Les fixations apparentes perturbent l’esthétique architecturale homogène. Plus important encore, la fixation directe crée un risque élevé de contraintes localisées autour des points de fixation lors de la dilatation thermique.
Graphique 1 : Récapitulatif de la comparaison des systèmes de réparation
Type de système | Impact esthétique | Mouvement thermique | Vitesse d"installation | Coût relatif |
|---|---|---|---|---|
Cassette (à crochet) | Attaches cachées, lignes épurées | Excellent (matériel flottant) | Modéré | Haut |
Plateau (angle Z) | Attaches cachées ou sur bord | Modéré (s"appuie sur des trous oblongs) | Lent | Moyen |
Fixé au visage | Attaches visibles | Mauvais (forte contrainte aux points d’ancrage) | Rapide | Faible |
La construction moderne exige le strict respect des normes de sécurité tout en respectant des délais d’exécution rapides. Chaque spécification de matériau implique des compromis calculés entre la sécurité, les limitations structurelles et l"évolutivité du projet.
La surveillance réglementaire concernant la combustibilité des façades n’a jamais été aussi rigoureuse. Un revêtement métallique solide offre une tranquillité d’esprit inégalée. Un pur panneau de placage en aluminium est naturellement incombustible et possède un classement au feu A1 strict. Le choix du métal solide plutôt que des alternatives composites traditionnelles réduit considérablement les frictions de conformité avec les autorités locales. De plus, les enveloppes incombustibles permettent souvent aux promoteurs de bénéficier de primes d'assurance inférieures, optimisant ainsi la viabilité opérationnelle à long terme.
Les calculs de poids déterminent les décisions d"ingénierie structurelle. Un panneau solide standard de 3,0 mm pèse environ 8,1 kg/m². Vous devez évaluer soigneusement si votre substrat structurel existant ou prévu peut supporter cette charge morte cumulée. L’ajout de panneaux lourds à un mur à colombages léger nécessite inévitablement une charpente métallique secondaire massive. Cette charpente secondaire consomme de l"espace dans la cavité et augmente les risques de ponts thermiques. Cartographiez toujours le poids des panneaux directement par rapport à la capacité structurelle du sous-châssis avant l"approbation finale.
Les projets complexes et en plusieurs phases exigent une standardisation. Les épaisseurs de matériaux variables sur une même élévation perturbent les installateurs et ralentissent la logistique. La standardisation de la profondeur des panneaux et une méthodologie de fixation uniforme réduisent les goulots d"étranglement de fabrication. Cela atténue les erreurs d’installation sur site. Lorsque les équipes de construction travaillent avec une logique de fixation unifiée, les vitesses d"installation augmentent de manière prévisible à travers toutes les phases du projet.
Les spécifications théoriques ne signifient pas grand-chose si les fournisseurs ne peuvent pas les exécuter. Passer des dessins architecturaux à l’installation physique nécessite des détails rigoureux et une évaluation rigoureuse des partenaires.
Vous devez préciser comment la façade gère l'eau. Votre système utilisera-t-il un joint humide (calfeutrage au silicone) ou un écran pare-pluie à joints ouverts ? Les joints humides reposent sur une adhésion chimique et nécessitent un entretien au fil du temps. À l’inverse, la logique d’écran pare-pluie à joints ouverts nécessite des retours de bord de panneaux spécifiques et des installations de déflecteurs internes. Ces déflecteurs gèrent l’égalisation de la pression et guident l’eau vers le bas de la cavité. Les fabrications de haute qualité en placage d'aluminium se plient facilement pour créer ces barrières contre l'humidité nécessaires.
La sélection du bon partenaire de fabrication protège le calendrier de votre projet. Utilisez ces étapes critiques pour qualifier vos fournisseurs :
Exigez des rapports de calcul de structure vérifiables. N"acceptez pas les données de tests génériques. Insistez sur des calculs adaptés aux charges de vent locales et aux tailles de panneaux de votre projet spécifique.
Assurez-vous que le fabricant dispose de capacités CNC internes adaptées à l"épaisseur spécifiée. Le routage externalisé entraîne souvent des échecs de contrôle qualité et des tolérances manquées.
Vérifiez la compatibilité entre les supports métalliques et les ruptures de pont thermique structurelles choisies. Le contact direct métal sur métal contourne l’isolation et viole les codes énergétiques.
Demander des maquettes physiques visuelles (PMU). Inspectez les coins pliés et les finitions peintes à la lumière naturelle avant d’approuver les séries de production complètes.
Une spécification correcte de la façade exige un équilibre minutieux entre votre vision architecturale, la physique structurelle et les contraintes budgétaires. L"épaisseur du panneau offre la rigidité nécessaire ; le système de fixation offre une résilience cruciale contre les contraintes thermiques et éoliennes. Vous ne pouvez pas isoler une décision de l’autre.
Pour les prochaines étapes immédiates, verrouillez d’abord vos données locales de charge de vent. Consultez un ingénieur de façade qualifié pour calculer les portées maximales autorisées en fonction de ces charges spécifiques. Enfin, demandez des maquettes détaillées du système à vos fabricants présélectionnés. Une ingénierie initiale approfondie garantit une enveloppe de bâtiment plate, sûre et époustouflante qui durera des décennies.
R : Nous déconseillons fortement l"utilisation de panneaux de 2 mm pour les applications de grande hauteur. Des pressions de vent extrêmes à des hauteurs élevées provoquent une déviation significative des panneaux minces. Les déflexions répétées induites par le vent entraînent une fatigue du métal, des fractures de contrainte et de graves phénomènes de mise en conserve d"huile. Une épaisseur de 3 mm constitue la base minimale stricte pour l’ingénierie des façades de grande hauteur.
R : Le métal se dilate considérablement avec les changements de température. Un système de fixation rigide sans trous oblongs surdimensionnés verrouille le panneau en place. Lorsque le panneau chauffe et se dilate, le matériau emprisonné se déforme vers l"extérieur, provoquant une distorsion permanente. Les systèmes de cassettes Secret-Fix utilisent des rails flottants pour absorber ce mouvement naturellement sans stresser la face du panneau.
R : Un panneau solide de 2,5 mm pèse environ 6,75 kg/m², tandis qu"un panneau de 3,0 mm pèse environ 8,1 kg/m². Cette différence de 1,35 kg/m² se répercute sur toute l’élévation. La charge morte accrue nécessite des supports plus solides, des ancrages de maçonnerie plus grands et une charpente secondaire en acier potentiellement plus lourde, ce qui a un impact sur les budgets structurels globaux.
R : Un métal plus épais réduit considérablement le risque de distorsion visuelle, mais ne l’empêche pas complètement. Une installation incorrecte, des sous-cadres structurels inégaux ou des fixations trop serrées peuvent toujours forcer un panneau épais à se déformer. Une ingénierie appropriée, des rapports de portée corrects et une installation compétente restent tout aussi critiques que l"épaisseur de la matière première.
